Tubería sin costura de acero inoxidable 310Sestá diseñado para sistemas industriales donde las temperaturas elevadas, la resistencia a la oxidación, la construcción sin costuras y la estabilidad del material son importantes. Su grado 310S combina un alto contenido de cromo y níquel con una composición baja en carbono, lo que lo hace adecuado para componentes seleccionados de hornos, tratamientos térmicos, petroquímicos, combustión y procesamiento térmico. La clave para una selección correcta no es sólo la temperatura: la atmósfera de servicio, la carga mecánica, los ciclos térmicos, el método de fabricación, las dimensiones y las especificaciones aplicables deben considerarse en conjunto.
- 1. ¿Qué es este grado y construcción de tubería?
- 2. ¿Cómo afecta la composición del material al rendimiento?
- 3. ¿Qué sucede en el servicio a alta temperatura?
- 4. ¿Por qué es importante la construcción sin costuras?
- 5. ¿Dónde se aplica comúnmente esta tubería?
- 6. ¿Cómo deberían los ingenieros seleccionar la especificación adecuada?
- 7. ¿Qué se debe considerar durante la fabricación?
- 8. ¿Qué inspección y documentos son importantes?
- 9. ¿Cómo se compara con otros grados de acero inoxidable?
- 10. Preguntas frecuentes

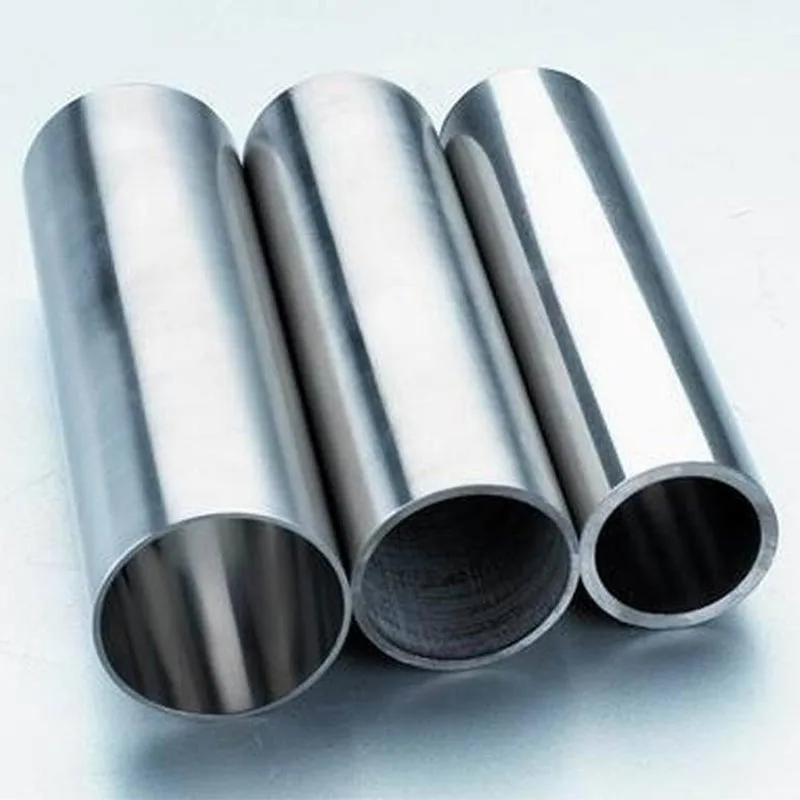

1. ¿Qué es este grado y construcción de tubería?
310S es un acero inoxidable austenítico con bajo contenido de carbono desarrollado para entornos donde la resistencia al calor es un requisito importante del material. En designaciones de uso común, el grado se identifica como UNS S31008 y EN 1.4845. Su química se caracteriza por altos niveles de cromo y níquel, mientras que el límite de carbono se controla a un nivel más bajo que el estándar 310. Esa combinación le da al grado un equilibrio útil de resistencia a la oxidación, capacidad de temperatura elevada e idoneidad de fabricación.
La construcción de la tubería es igualmente importante. Un tubo sin costura se forma sin una junta soldada longitudinal. Para equipos de proceso exigentes, esa estructura tubular continua puede ser una parte importante del diseño porque el ingeniero no selecciona un producto con una costura de soldadura longitudinal que se extiende a lo largo de la presión o el límite del proceso.
La gama de productos comúnmente asociada con este grado incluye componentes tubulares industriales para equipos de tratamiento térmico, calderas, sistemas de recuperación de calor, equipos petroquímicos, sistemas de combustión y otros conjuntos de alta temperatura. Sin embargo, el diseño correcto depende del entorno operativo completo y no del nombre del grado en sí.
Identidad material
UNS S31008 y EN 1.4845 son identificadores comúnmente utilizados para el grado 310 con bajo contenido de carbono. Los documentos de adquisición siempre deben coincidir con la designación requerida por la especificación del proyecto.
Construcción típica
La tubería aquí descrita se produce mediante un proceso sin costura laminado en caliente, seguido de control dimensional y procesamiento de superficie o extremo de acuerdo con el requisito del pedido.
2. ¿Cómo afecta la composición del material al rendimiento?
La razón principal por la que los ingenieros eligen el 310S para servicio térmico es la química de su aleación. El cromo y el níquel están presentes en niveles sustancialmente superiores a los encontrados en muchos aceros inoxidables austeníticos de uso general. Estos elementos de aleación influyen en el comportamiento del acero cuando se expone al calor, el oxígeno y los ciclos térmicos.
El cromo apoya la resistencia a la oxidación.
El cromo promueve la formación de una capa protectora de óxido rica en cromo en la superficie del acero. En un ambiente oxidante de alta temperatura, este comportamiento protector es fundamental para la resistencia de la calidad a la incrustación y la degradación de la superficie. Es una de las razones por las que el material se considera para componentes de hornos, piezas relacionadas con la combustión y otros equipos expuestos a gases calientes.
El níquel soporta la estructura austenítica.
El níquel ayuda a estabilizar la estructura austenítica y contribuye al rendimiento del grado a temperaturas elevadas. El alto contenido de níquel también ayuda a distinguir esta aleación de los grados de acero inoxidable más comunes destinados principalmente a la resistencia a la corrosión industrial en general.
La baja emisión de carbono cambia el comportamiento de fabricación
La designación "S" es importante porque indica la versión de la aleación con menos carbono. Un contenido máximo de carbono del 0,08 % ayuda a reducir la precipitación de carburo de cromo en comparación con las variantes con mayor contenido de carbono durante la soldadura y la exposición térmica. Esa característica puede resultar útil cuando los componentes se sueldan, fabrican o se exponen a calentamientos repetidos.
- El alto contenido de cromo respalda la resistencia a la oxidación y la incrustación en atmósferas adecuadas de alta temperatura.
- El alto contenido de níquel contribuye a la estructura austenítica y a la estabilidad a temperaturas elevadas.
- Un menor contenido de carbono mejora la idoneidad del grado para componentes soldados y procesados térmicamente.
- La aleación resultante es especialmente relevante donde la resistencia a la temperatura es más importante que el posicionamiento de uso amplio de grados como el 304.
Estas ventajas no deben interpretarse como una resistencia universal a todos los entornos de alta temperatura. Los gases que contienen azufre, las condiciones de cementación, las atmósferas reductoras, los materiales fundidos, las cargas mecánicas y los gradientes térmicos pueden alterar el comportamiento del material. Por lo tanto, una buena ingeniería comienza con la identificación de la atmósfera real y el perfil de temperatura.
3. ¿Qué sucede en el servicio a alta temperatura?
Los equipos de alta temperatura rara vez funcionan bajo una única condición constante. Una tubería puede calentarse gradualmente, mantenerse a una temperatura objetivo, exponerse a gases de proceso, enfriarse y recalentarse muchas veces. La respuesta del material durante este ciclo completo importa más que un solo número de temperatura.
Oxidación y escala
En atmósferas oxidantes, el alto nivel de cromo ayuda a que la superficie desarrolle una capa protectora de óxido. Esta es una de las razones principales por las que el grado se utiliza para componentes de hornos y tratamientos térmicos. A medida que aumenta la temperatura, la oxidación se vuelve más significativa, por lo que la selección del material debe tener en cuenta la atmósfera operativa y la duración esperada de la exposición en lugar de depender únicamente de un límite de temperatura nominal.
Ciclismo térmico
El calentamiento y enfriamiento repetidos introducen expansión y contracción térmica. Las diferencias de temperatura entre las superficies interior y exterior también pueden producir gradientes térmicos y tensiones localizadas. Para una tubería utilizada como parte de un horno o conjunto de procesamiento térmico, el diseñador debe considerar en conjunto el espesor de la pared, la restricción, la velocidad de calentamiento, la velocidad de enfriamiento, la disposición del soporte y el diseño de la conexión.
Carga mecánica a temperatura.
La temperatura elevada cambia el comportamiento mecánico. La resistencia, la resistencia a la fluencia y la deformación de larga duración se vuelven cada vez más importantes a medida que aumenta la temperatura de servicio. Por lo tanto, una tubería que transporta presión interna, gases de proceso o cargas mecánicas debe evaluarse utilizando el código de diseño y los datos de material dependientes de la temperatura requeridos para el sistema.
| Factor de rendimiento | Por qué es importante | Pregunta de ingeniería |
|---|---|---|
| Resistencia a la oxidación | Ayuda a controlar la degradación superficial en atmósferas oxidantes adecuadas. | ¿Qué gases están presentes y cuánto tiempo estará expuesta la superficie? |
| Ciclismo térmico | Los cambios repetidos de temperatura pueden crear expansión, contracción y tensión. | ¿Con qué frecuencia calentará y enfriará el equipo? |
| Resistencia a altas temperaturas | La resistencia del material cambia a medida que aumenta la temperatura. | ¿Qué carga, presión y temperatura debe soportar la tubería? |
| Condición de fabricación | La soldadura y el procesamiento térmico pueden influir en el estado del material. | ¿El componente será soldado, doblado o mecanizado después de la entrega? |
Un enfoque de ingeniería útil es definir la temperatura operativa máxima, el rango operativo normal, la atmósfera, la presión o carga mecánica, el ciclo térmico, la configuración del soporte y los pasos de fabricación esperados antes de confirmar el grado y las dimensiones.
4. ¿Por qué es importante la construcción sin costuras?
La principal diferencia entre tuberías sin costura y soldadas es cómo se forma la sección tubular. La producción sin costuras crea la tubería sin una costura soldada longitudinal, mientras que los productos soldados se basan en una sección de tira o placa formada que se une a lo largo de la costura.
Esta diferencia no hace que las tuberías sin costura sean automáticamente adecuadas para todas las aplicaciones, pero puede ser valiosa cuando el diseñador del equipo prefiere la construcción continua. La elección puede depender de los requisitos de presión, la geometría, las condiciones del proceso, los requisitos del código o la necesidad de una forma tubular sin costuras.
Geometría tubular continua
La ausencia de una soldadura longitudinal simplifica la geometría del producto para diseños que requieren específicamente una construcción sin costuras. También evita la necesidad de evaluar una soldadura longitudinal como parte de la ruta básica de fabricación de la tubería.
Adecuado para tareas seleccionadas de alta temperatura
Los tubos de horno, los tubos de protección de termopares, los tubos de proceso y otros componentes tubulares pueden beneficiarse de una construcción sin costuras cuando las especificaciones lo requieren. El material y el proceso de fabricación aún deben cumplir con los requisitos dimensionales, de tratamiento térmico, pruebas e inspección pertinentes.
Las dimensiones siguen siendo críticas
La construcción sin costuras es sólo una parte del producto. El diámetro exterior, el espesor de la pared, la longitud, la preparación del extremo, la rectitud, la condición de la superficie y la tolerancia dimensional influyen en si la tubería se puede instalar en un conjunto real.
- Confirme si el diseño requiere específicamente una construcción sin costuras o permite una construcción soldada.
- Confirme el diámetro exterior requerido y el grosor de la pared antes de realizar el pedido.
- Verifique la configuración final requerida para soldadura, accesorios, soportes o instalación.
- Defina la condición de la superficie requerida cuando la oxidación, la limpieza o la fabricación posterior sean importantes.
5. ¿Dónde se aplica comúnmente esta tubería?
El grado es particularmente relevante para equipos expuestos a temperaturas elevadas y atmósferas oxidantes. Por lo tanto, sus aplicaciones están estrechamente relacionadas con el procesamiento térmico, la generación de calor, la combustión y los sistemas industriales donde los grados de acero inoxidable ordinarios pueden no proporcionar la capacidad deseada a altas temperaturas.
Equipos de tratamiento térmico
Los tubos radiantes, los rodillos de los hornos, las retortas y otros componentes de los hornos tubulares pueden requerir un acero inoxidable austenítico resistente al calor. El diseño específico debe tener en cuenta la atmósfera del horno, la temperatura, el método de soporte y el ciclo térmico.
Calderas y sistemas de recuperación de calor.
Algunas aplicaciones de sobrecalentadores, recalentadores y tubos de recuperación de calor pueden requerir materiales capaces de mantener el rendimiento en condiciones de temperatura elevada.
Equipos petroquímicos
Las secciones de alta temperatura de los equipos de procesamiento petroquímico, incluidos los hornos seleccionados y los componentes relacionados con el etileno, pueden utilizar materiales inoxidables de alta aleación donde se requiere rendimiento térmico y de oxidación.
Incineración industrial
Las boquillas de los quemadores, los tubos de llama y otras piezas tubulares expuestas a gases de combustión calientes pueden requerir resistencia a la oxidación a altas temperaturas y características de fabricación adecuadas.
Medición de temperatura
Los tubos protectores y las fundas de termopar pueden utilizar este grado en entornos cálidos como el procesamiento de metal o vidrio, sujeto a la atmósfera del proceso y a las condiciones mecánicas reales.
Hornos y sistemas de hornos
Los hornos cerámicos, las cestas de tratamiento térmico, las estructuras de los hornos y los equipos térmicos relacionados pueden utilizar el material para componentes seleccionados expuestos al calor y a condiciones oxidantes.
La coincidencia de aplicaciones debe realizarse antes de realizar el pedido.
El mismo grado puede funcionar de manera diferente en dos aplicaciones porque el entorno es diferente. Un tubo de horno expuesto a aire limpio y oxidante no es equivalente a un tubo expuesto a gases de proceso que contienen compuestos de azufre, gases ricos en carbono o condensados agresivos durante el apagado.
Por lo tanto, los ingenieros deben definir el proceso real antes de elegir el espesor de la pared o realizar un pedido. Los datos importantes incluyen temperatura continua y máxima, composición de la atmósfera, presión interna, carga externa, ciclos térmicos, diseño de conexión y condiciones de mantenimiento esperadas.
6. ¿Cómo deberían los ingenieros seleccionar la especificación adecuada?
Seleccionar el producto correcto implica más que confirmar el número de aleación. Una consulta técnicamente completa normalmente combina la calidad del material, la construcción de la tubería, las dimensiones, la longitud, el estado de la superficie, la preparación de los extremos, los requisitos de inspección y las especificaciones aplicables.
Comience con las condiciones de servicio
Registre la temperatura de funcionamiento real en lugar de simplemente indicar "temperatura alta". Una consulta útil distingue la temperatura de funcionamiento normal, la temperatura de funcionamiento máxima, la temperatura de arranque, la temperatura de apagado y la frecuencia de los ciclos térmicos.
Definir la atmósfera del proceso.
Atmosphere is often overlooked. Los entornos ricos en oxígeno, neutros, reductores, carburantes, que contienen azufre y de combustión pueden imponer demandas de materiales muy diferentes. Una calificación que es apropiada en un ambiente puede no ser la mejor opción en otro.
Confirmar las dimensiones
La gama de productos mencionada cubre diámetros exteriores de 6 mm a 89 mm, espesores de pared de 3 mm a 30 mm y longitudes estándar de 3000 mm a 10000 mm. El suministro cortado a medida se puede organizar según los requisitos del pedido.
| Artículo de especificación | Información para proporcionar | Por qué es importante |
|---|---|---|
| Designación de materiales | 310S, UNS S31008, o la designación requerida por el proyecto | Garantiza que la identidad del material coincida con los documentos de ingeniería. |
| construcción de tuberías | Sin costura | Confirma la ruta de fabricación requerida y la estructura tubular. |
| Diámetro exterior | OD terminado requerido | Controla el ajuste de la instalación, el área de flujo y la geometría de la conexión. |
| Grosor de la pared | Espesor nominal o mínimo requerido | Influye en la capacidad mecánica, la transferencia de calor, el peso y la fabricación. |
| Longitud | Longitud estándar o cortada | Determina la planificación de fabricación y los arreglos de instalación. |
| Termina | Configuración simple, biselada o especificada | Permite que la tubería coincida con el método de unión e instalación. |
| Superficie | Acabado tal como se procesa o especificado | Importante para la fabricación, limpieza, apariencia y preparación del servicio. |
No utilices una cifra de temperatura como única decisión.
Un material puede ser capaz de resistir la oxidación a una temperatura determinada y al mismo tiempo ser inadecuado para una carga mecánica o atmósfera química particular. Por lo tanto, una buena selección combina el rendimiento metalúrgico con el diseño del equipo. La elección final debe compararse con el código de ingeniería aplicable, el estándar del producto y las condiciones reales del proceso.
7. ¿Qué se debe considerar durante la fabricación?
The delivered pipe is often only the starting point. Los proyectos industriales pueden requerir corte, biselado, soldadura, doblado, instalación de accesorios, limpieza de superficies o ensamblaje en hornos y estructuras de proceso más grandes.
Preparación de corte y longitud.
La preparación del corte a medida puede reducir el trabajo de fabricación posterior cuando se conoce la longitud final. La tolerancia de corte final aún debe acordarse con los requisitos del proyecto para que la sección preparada se ajuste a la secuencia de ensamblaje.
Extremos biselados
Los extremos biselados pueden ayudar en la preparación de la soldadura cuando una conexión soldada a tope es parte del conjunto. La geometría del bisel debe definirse antes de la producción porque diferentes procedimientos de fabricación pueden requerir diferentes configuraciones de extremos.
Preparación de la superficie
El decapado y la pasivación se pueden utilizar para eliminar los óxidos de la superficie y crear una superficie de acero inoxidable más limpia. La necesidad de estos tratamientos depende de la ruta de producción, la secuencia de fabricación, los requisitos de apariencia y el entorno de servicio.
Consideraciones de soldadura
Las bajas emisiones de carbono son una de las características que definen al 310S. Durante la fabricación, el procedimiento de soldadura, la selección del relleno, el aporte de calor, el diseño de la junta y el tratamiento posterior a la soldadura deben determinarse de acuerdo con el procedimiento de soldadura aplicable y la especificación del material en lugar de asumirse a partir del nombre de la aleación.
- Confirme el material y las dimensiones requeridos antes de cortar o formar.
- Verifique la preparación final con el proceso de unión planificado.
- Proteja la superficie inoxidable de la contaminación durante la fabricación y manipulación.
- Utilice un procedimiento de soldadura calificado cuando se requiera un ensamblaje soldado.
- Inspeccione las dimensiones terminadas y el estado de la superficie antes de la instalación.
Para equipos de alta temperatura, la calidad de fabricación afecta directamente el comportamiento del servicio. Los daños locales, la contaminación, el mal ajuste, los procedimientos de soldadura inadecuados o el espesor de pared incorrecto pueden crear problemas incluso cuando el material base en sí está especificado correctamente.
8. ¿Qué inspección y documentos son importantes?
La trazabilidad se vuelve especialmente importante cuando se utilizan tuberías de acero inoxidable en calderas, sistemas de tratamiento térmico, equipos petroquímicos y otras instalaciones de ingeniería. La documentación debe permitir que el material adquirido coincida con las especificaciones de compra y la aplicación final.
Documentación de materiales
Según el pedido y las especificaciones aplicables, la documentación puede incluir un certificado de prueba de material como EN 10204 3.1, registros de composición química, resultados de pruebas mecánicas, certificado de origen, factura comercial y lista de empaque.
Requisitos de prueba
La especificación de tubería aplicable determina qué pruebas son obligatorias y cuáles son requisitos adicionales. Para tuberías de acero inoxidable austenítico cubiertas por ASTM A312, por ejemplo, la especificación aborda el tratamiento térmico, pruebas mecánicas, pruebas eléctricas no destructivas o pruebas hidrostáticas y otros requisitos. Los compradores deben identificar las especificaciones que rigen en lugar de tratar cada requisito de inspección como universal.
Planificación de la inspección
Un plan de inspección claro debe distinguir entre controles de calidad del fabricante, pruebas estándar requeridas, inspecciones especificadas por el cliente y verificación opcional de terceros. Esto evita la incertidumbre más adelante en el proceso de compra.
- Verifique el grado y la identificación térmica con la documentación del material.
- Confirme las dimensiones y el espesor de la pared con las especificaciones de compra.
- Verifique el estado de la superficie y finalice la preparación antes del envío.
- Confirme las pruebas mecánicas y no destructivas requeridas para la especificación aplicable.
- Mantenga la documentación rastreable hasta la tubería entregada para registros de instalación y mantenimiento.
9. ¿Cómo se compara con otros grados de acero inoxidable?
La comparación de materiales es útil cuando la aplicación podría ser atendida por más de un grado de acero inoxidable. El objetivo no es declarar un único grado universalmente superior, sino identificar qué características del material se alinean con el entorno real.
| Calificación | Fortaleza principal | Consideración de selección típica | Pregunta clave |
|---|---|---|---|
| 304 | Resistencia a la corrosión general y amplio uso industrial. | A menudo seleccionado para equipos de acero inoxidable de uso general. | ¿Se requiere realmente un rendimiento térmico extremo? |
| 321 | Acero inoxidable austenítico estabilizado con titanio | Útil cuando la estabilización es un requisito de diseño importante | ¿La aplicación se beneficia de la estabilización con titanio? |
| 310S | Alto contenido de cromo y níquel con bajo contenido de carbono controlado. | Servicio resistente a altas temperaturas y oxidación. | ¿La aplicación requiere una aleación austenítica resistente al calor? |
La comparación muestra por qué la selección del grado debe estar vinculada a las condiciones de funcionamiento. Un grado de uso general puede ser totalmente apropiado para un entorno industrial moderado, mientras que un grado resistente al calor se vuelve más relevante a medida que aumentan las demandas de temperatura y oxidación.
310S frente a 310
La comparación más directa es entre el 310S y el grado 310 estándar. La principal diferencia es el contenido de carbono. El nivel más bajo de carbono del 310S ayuda a reducir la precipitación de carburo de cromo y puede hacer que el material sea más adecuado para ensamblajes soldados o procesados térmicamente.
310S frente a 304
304 es uno de los aceros inoxidables austeníticos de uso general más utilizados. Es una buena opción para muchos entornos industriales y corrosivos, pero las aplicaciones dominadas por temperaturas elevadas y resistencia a la oxidación pueden requerir un grado resistente al calor con mayor aleación.
310S frente a 321
321 utiliza estabilización de titanio y, a menudo, se selecciona cuando ese mecanismo de estabilización es una parte importante del diseño. En cambio, el 310S se basa en su alta química de cromo y níquel y en su nivel controlado de carbono para su función de alta temperatura. La atmósfera de servicio y el rango de temperatura deben determinar la elección final.
10. Preguntas frecuentes
¿Cuál es la designación del material?
El grado se identifica comúnmente como UNS S31008 y EN 1.4845. La documentación del proyecto debe utilizar la designación requerida por la especificación de tubería y material aplicable.
¿Qué hace que este grado sea adecuado para servicios de alta temperatura?
Su alto contenido de cromo y níquel respalda la resistencia a la oxidación y el rendimiento a temperaturas elevadas en entornos adecuados. La composición baja en carbono también mejora su idoneidad para componentes soldados y procesados térmicamente.
¿La tubería es realmente sin costuras?
Sí. El método de fabricación indicado es la fabricación sin costuras, laminada en caliente, que forma el perfil tubular sin costura de soldadura longitudinal.
¿Qué dimensiones están disponibles?
La gama referenciada cubre diámetros exteriores de 6 mm a 89 mm, espesores de pared de 3 mm a 30 mm y longitudes estándar de 3000 mm a 10000 mm. Cut-to-length requirements can be discussed for specific projects.
¿Se pueden biselar los extremos?
Sí. Los extremos biselados se pueden preparar según la configuración de instalación o fabricación requerida. La geometría final debe confirmarse antes de la producción.
¿Se puede especificar el tratamiento de la superficie?
Sí. Depending on the project, straightening, pickling, passivation, and specified surface finishing can be coordinated. The required surface condition should be defined in the order.
¿Es adecuado para todos los ambientes de alta temperatura?
No material should be selected from temperature alone. También es necesario evaluar la composición de la atmósfera, la carga mecánica, los ciclos térmicos, la presión, las condiciones de fabricación y las reglas de diseño aplicables.
¿Qué información debe incluirse en una consulta técnica?
Una consulta útil debe incluir la designación del material, la construcción de la tubería, el diámetro exterior, el espesor de la pared, la longitud, la preparación del extremo, el estado de la superficie, las especificaciones aplicables, la temperatura de funcionamiento, la atmósfera del proceso, la cantidad y los requisitos de inspección o documentación.
¿Se puede proporcionar documentación de inspección?
La documentación se puede organizar según las especificaciones del producto y los requisitos del pedido. Dependiendo del alcance acordado, esto puede incluir documentación de pruebas de materiales, registros de composición química, resultados de pruebas mecánicas, documentación de origen y documentos de envío comercial.
¿Cómo se debe confirmar la nota final?
La selección final debe compararse con el diseño del equipo, el entorno de servicio, el estándar relevante, las dimensiones requeridas, el método de unión y el código de ingeniería aplicable. La confirmación del material debe completarse antes de la producción.
Para proyectos industriales, la especificación más confiable comienza con el entorno operativo y luego avanza hacia la calidad del material, la construcción de la tubería, las dimensiones, la fabricación, la inspección y la documentación. Este enfoque ayuda a garantizar que la tubería de acero inoxidable seleccionada se ajuste al equipo real en lugar de depender únicamente del nombre del material.
