Fabricante líder de tubos sin costura de acero inoxidable con formas especiales
Como fabricante profesional en China,JILAIDAMe gustaría ofrecerle alta calidad. Tubo sin costura de acero inoxidable con forma especial, que se produce mediante el mismo proceso de extrusión en caliente que el tubo redondo sin costura, pero con una geometría de matriz y mandril que forma una sección transversal no circular en una sola pasada. El metal fluye plásticamente en la ranura moldeada adoptando geometrías cuadradas, rectangulares, hexagonales, elípticas, en forma de L, en T o totalmente personalizadas. Debido a que toda la sección transversal se forma en una sola carrera de compresión, la pared es continua: sin soldaduras, sin costuras, sin juntas que debilitar o inspeccionar.
Por qué un tubo no siempre es redondo
Una tubería redonda es la opción predeterminada porque un círculo es la forma que resiste la presión interna de manera más eficiente. Pero no todos los tubos soportan presión. Algunos transportan refrigerante a través del bastidor de un servidor. Algunos sirven como miembro estructural donde las superficies de montaje planas son importantes. Algunos reemplazan un componente mecanizado donde la sección transversal debe coincidir con una carcasa o un canal de flujo. En cada uno de estos casos, el comprador no necesita un tubo redondo: necesita una forma y lo necesita sin costuras porque una costura de soldadura en un perfil no redondo es aún más difícil de inspeccionar y tiene más probabilidades de fallar que en un tubo circular.
JILAIDA opera herramientas de extrusión para perfiles estándar y personalizados en grados 304, 316, 310S, 2205 y austeníticos con alto contenido de níquel. La relación directa entre la fábrica es más importante aquí que para los tubos redondos, porque un perfil personalizado a menudo requiere la fabricación de un nuevo troquel, y el comprador necesita hablar con las personas que realmente diseñan y mecanizan el troquel, no con una empresa comercial que transmite mensajes.
Formas y de dónde vienen
La siguiente tabla no es un catálogo de todo lo que hemos producido. Es un mapa de las familias de perfiles que se repiten en nuestro programa de producción, organizado por la lógica de aplicación que impulsa cada forma.
|
Perfil |
Grados típicos |
Configuración de pared |
Lo que logra la forma |
|
Cuadrado (pared igual) |
304, 316, 2205 |
3-8 mm todos los lados |
Estructuras arquitectónicas, estructurales y de equipos. |
|
Rectangular (pared igual) |
304, 316 |
3-6mm |
Bandejas de cables, conductos, cubiertas de intercambiadores de calor |
|
Cuadrado (pared desigual) |
304, 316 |
3,3 mm x 3 lados + base de 13 mm |
Refrigeración líquida para centros de datos de IA: placas frías directas al chip |
|
Hexagonal |
316, 2205 |
4-8mm |
Stock de sujetadores, carcasas de sensores, sellos rotativos |
|
Elíptico |
304, 316 |
2-5mm |
Líneas de fluidos de bajo perfil, enrutamiento de gases medicinales |
|
perfil en L |
316L, 2205 |
4-10mm |
Refuerzo de esquina, soporte, reemplazo de ángulo estructural. |
|
perfil en T |
304, 316 |
4-8mm |
Tabique, divisor, riel de soporte en el interior del tanque |
|
Personalizado (según dibujo) |
Cualquier grado extruible |
Por especificación |
Geometría definida por el comprador para equipos propietarios |
Los perfiles cuadrados y rectangulares de paredes iguales son los más sencillos: la separación del troquel es uniforme alrededor del perímetro y el metal fluye simétricamente. Los perfiles de paredes desiguales son más exigentes. Cuando una pared es significativamente más gruesa que las demás (la base de 13 mm frente a los lados de 3,3 mm en el tubo de enfriamiento de IA), el metal debe llenar una cavidad más profunda en un lado mientras mantiene una pared más delgada en el resto. Esto requiere un diseño cuidadoso del troquel y una distribución de la temperatura de precalentamiento para evitar un llenado incompleto o un desgarro en la transición de pared delgada.
La aplicación de refrigeración de centros de datos con IA
la demanda detubo sin costura de acero inoxidable con forma especialcambió de carácter en 2023. Antes de eso, los perfiles personalizados eran pedidos de nicho para los fabricantes de equipos: una carcasa de bomba aquí, un soporte de sensor allá. Entonces surgió la IA.
Un grupo de entrenamiento de IA moderno consume de 130 a 250 kW por bastidor y la densidad de potencia está aumentando. La refrigeración por aire no puede seguir el ritmo. La refrigeración líquida ya no es opcional: es la única estrategia de gestión térmica que se adapta a campus de IA a escala de gigavatios. El tubo de entrega de refrigerante que va desde la CDU (unidad de distribución de refrigerante) hasta la placa fría de cada GPU debe estar libre de fugas, ser resistente a la corrosión y ser geométricamente preciso. Una fuga dentro de un rack de servidores lleno de GPU no es un evento de mantenimiento: es una pérdida de capital.
Aquí es donde entra en juego el tubo cuadrado de paredes desiguales. La placa fría que se asienta directamente sobre la matriz de la GPU necesita una base plana y gruesa para el contacto térmico y paredes laterales delgadas para optimizar el peso y el flujo. Nuestro perfil de producción estándar para esta aplicación es de 3,3 mm en tres lados y 13 mm en la base, extruido en 304 o 316 sin costura. La base gruesa proporciona la masa térmica y la superficie de montaje; los lados delgados reducen el peso y permiten sujetar el tubo a la estructura del bastidor. Un equivalente soldado tendría una costura a lo largo de la base, exactamente donde se produce el contacto térmico y exactamente donde una fuga sería catastrófica.
Para el colector de distribución de CDU a bastidor, suministramos tubos rectangulares sin costura en 304 y 316 que dirigen el refrigerante a través de los pasillos del bastidor. Se trata de perfiles más grandes, normalmente de 50 mm x 25 mm con una pared de 3 mm, que transportan agua fría o una mezcla de glicol de 0,3 a 0,8 bar. La construcción sin costuras elimina el riesgo de que las costuras sufran debido a la vibración prolongada del ciclo de la bomba.
Para implementaciones a hiperescala, el comprador suele ser un EPC de centro de datos o un integrador de sistemas de refrigeración líquida, no el fabricante del servidor. Especifican la geometría del perfil, el grado, la rugosidad de la superficie interna (Ra inferior a 1,6 micrómetros para la limpieza del refrigerante) y la longitud. La solicitud de cotización suele incluir un dibujo con tolerancias de más o menos 0,1 mm en dimensiones críticas. El fabricante chino Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produce según plano y se envía con un informe de inspección dimensional que mapea cada dimensión especificada.
Otras aplicaciones que generan perfiles personalizados
Más allá del enfriamiento por IA, el tubo sin costura de acero inoxidable con forma especial sirve para aplicaciones donde la sección transversal debe realizar un trabajo mecánico, no solo contener fluido:
Tubo hexagonal para aplicaciones de sujetadores y sensores. Las seis superficies planas proporcionan superficies de desgarre o planos de montaje. En 316 y 2205, el tubo hexagonal se mecaniza en tuercas de acoplamiento y carcasas de sensores para servicios químicos y costa afuera. La construcción sin costuras significa que el orificio es concéntrico con el perfil hexagonal; un tubo soldado tendría una costura de soldadura asimétrica que interfiere con la geometría del orificio.
Tubo elíptico para enrutamiento de perfil bajo. Cuando una línea de fluido debe pasar a través de un espacio estrecho entre dos componentes, un tubo elíptico tiene la misma área de flujo que un tubo redondo de menor diámetro pero encaja en un perfil de menor altura. Se utiliza en colectores de gases medicinales, enrutamiento de conductos aeroespaciales y paquetes de intercambiadores de calor compactos.
Perfiles en L y T para reposición estructural. En lugar de soldar un ángulo de hierro o una barra en T a la superficie de una tubería, el comprador especifica un perfil en L o T extruido en una sola pieza. La transición perfecta entre las dos patas elimina la concentración de tensión en el radio de la raíz de una unión soldada. Estos perfiles aparecen en el interior de tanques, deflectores de recipientes a presión y soportes arquitectónicos donde la inspección de soldaduras no es práctica.
Cuadrados y rectangulares para uso arquitectónico y estructural. Estructuras de equipos, soportes de transportadores, gestión de cables. En 304, estos son perfiles básicos, pero el tubo cuadrado sin costura en 2205 o 310S sirve para aplicaciones estructurales de alta tensión o alta temperatura donde una costura soldada sería un punto de inicio de fatiga.
- View as

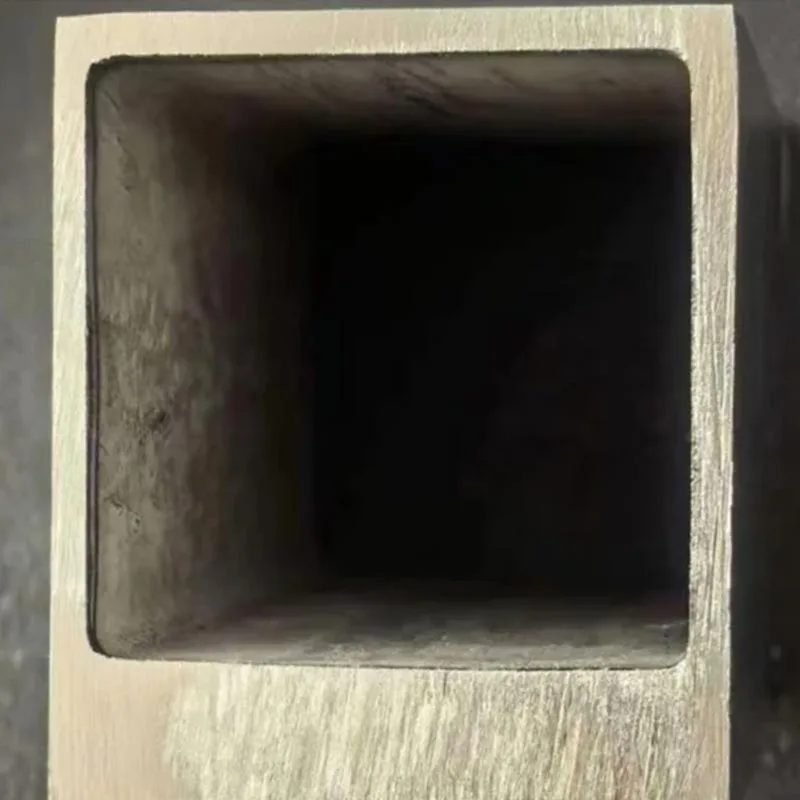

Tuberías de refrigeración líquida para centros de datos
Los tubos de refrigeración líquida para centros de datos de la fábrica JILAIDA no son un solo SKU: hoy en día se ejecutan cinco arquitecturas de refrigeración líquida en los centros de datos de producción, y cada una impone una demanda diferente al tubo. Los circuitos de placa fría transportan agua desionizada o glicol diluido desde un colector a nivel de bastidor hasta placas frías de cobre en paquetes de CPU y GPU. La inmersión monofásica sumerge el servidor en fluido dieléctrico; el tubo es el circuito secundario que extrae calor a través de un intercambiador de calor del lado del bastidor.

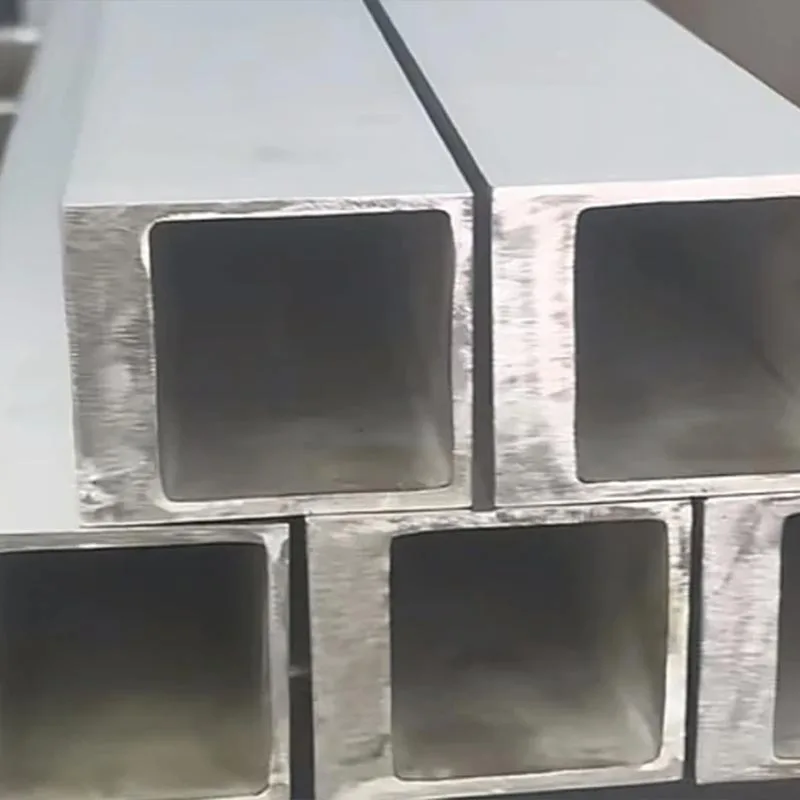

Tubo extruido cuadrado de acero inoxidable
Ji lai da es un fabricante profesional chino de tubos cuadrados extruidos de acero inoxidable, que ofrece tubos cuadrados extruidos en caliente sin costura con integridad de presión superior, rendimiento térmico y secciones transversales personalizadas. A diferencia de los tubos cuadrados soldados, estos tubos están formados a partir de una sola pieza sin costuras de soldadura ni esquinas débiles, lo que garantiza mayor resistencia, mejor resistencia a la corrosión y excelente estabilidad dimensional. Disponible en 304, 316, 310, 310S, 316L y otros grados de acero inoxidable austenítico, nuestra fábrica ofrece soluciones personalizadas, documentación MTC y suministro mayorista directo para compradores industriales globales.

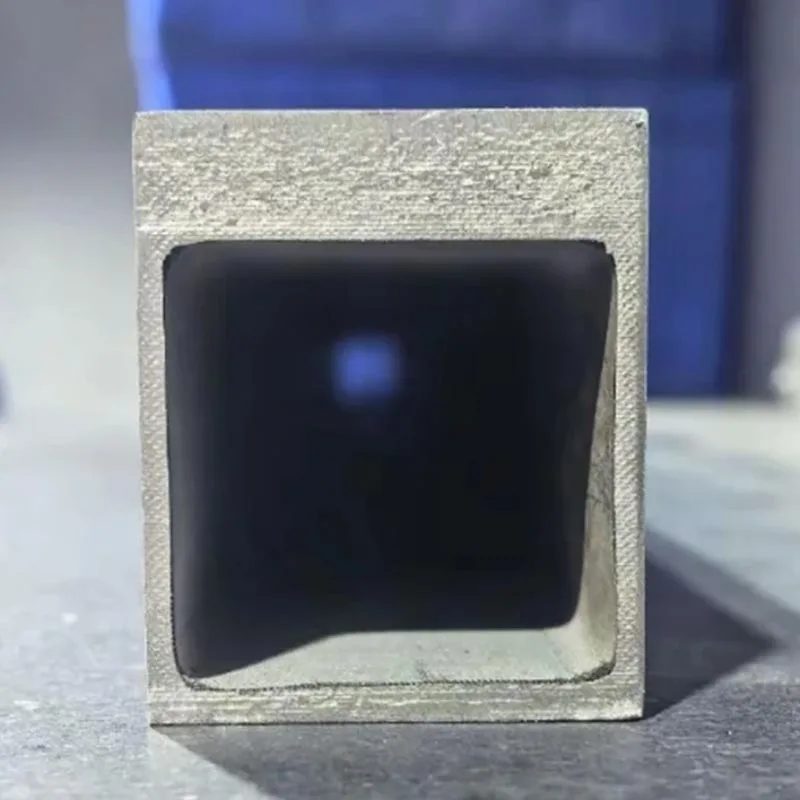

316 Tubo cuadrado extruido
Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. fabrica el tubo cuadrado extruido 316 utilizando tecnología de extrusión en caliente, lo que ofrece una estructura de una sola pieza sin costuras y sin costuras de soldadura. El acero inoxidable 316 contiene entre un 2% y un 3% de molibdeno, lo que le otorga una resistencia notablemente mejor a la corrosión por picaduras y grietas que las alternativas de grado 304. El tubo cuadrado extruido 316 de Ji lai da es muy adecuado para la exposición al agua salada, el procesamiento químico y cualquier entorno donde la corrosión inducida por cloruro sea un problema, todo a un precio significativamente más bajo que el de los tubos cuadrados de aleación a base de níquel.

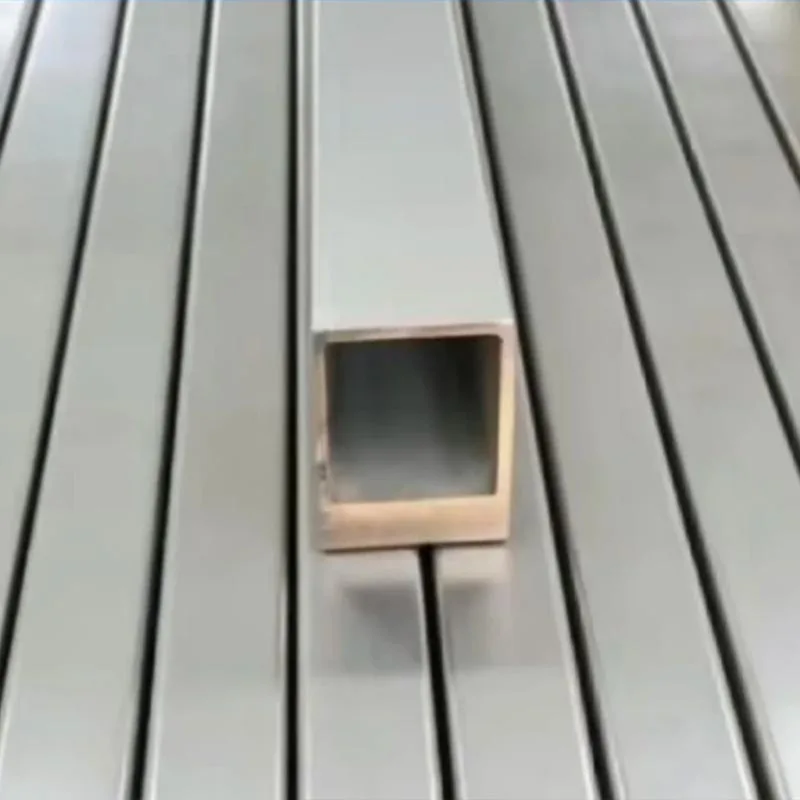

Tubo cuadrado extruido 304
El 304 es el acero inoxidable más utilizado en el mundo, y por una buena razón. Ofrece una sólida resistencia a la corrosión, buena conformabilidad y resistencia mecánica confiable con el costo de material más bajo en la familia del acero inoxidable. El tubo cuadrado extruido 304 de Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. aprovecha esas mismas ventajas y las transforma en un perfil cuadrado sin costura mediante extrusión en caliente, brindándole un tubo de una sola pieza sin costuras de soldadura a un precio que las aleaciones de níquel e incluso el 316 no pueden alcanzar. Si su proyecto no enfrenta cloruros ni temperaturas extremas, 304 es casi siempre la opción económica más inteligente.
Tubo de enfriamiento enfriado por líquido AI
El tubo de enfriamiento de IA enfriado por líquido es un perfil sin costura extruido en caliente diseñado para transportar refrigerante directamente contra los componentes que generan calor dentro de los bastidores de entrenamiento de IA, donde un solo gabinete puede consumir 100 kW y el enfriamiento por aire ya no puede eliminar esa densidad de calor con una potencia de ventilador o niveles acústicos aceptables. La tubería presenta una sección transversal de pared desigual: 3,3 mm en tres lados y 13 mm en la cara del disipador de calor, lo que minimiza la longitud del recorrido térmico donde más importa.
¿Cómo funciona el diseño de matrices y por qué afecta su cotización?
Cuando un comprador envía un dibujo para un perfil personalizado, la primera pregunta no es "¿podemos hacerlo?". La primera pregunta es "¿puede el flujo de metal llenar esta forma de una sola vez?". El metal fluye bajo compresión a lo largo del camino de menor resistencia. Una cavidad profunda y estrecha en el troquel (la pared base de 13 mm del tubo de enfriamiento de IA, por ejemplo) se llena en último lugar y se llena más lentamente. Si la temperatura de precalentamiento no es uniforme en todo el tocho, el lado más frío resistirá el flujo y el tubo saldrá con un relleno incompleto en la pared gruesa.
Abordamos esto a través del diseño del troquel: la geometría de la cavidad incluye conos y radios de transición que guían el flujo de metal. El sistema de calentamiento por inducción mantiene la palanquilla a una temperatura de forjado de más o menos 15 grados. Y la velocidad de la prensa se calibra según los requisitos de relleno del perfil: más lenta para cavidades profundas, más rápida para formas simétricas y poco profundas.
Para un perfil estándar (cuadrado, rectangular, hexagonal), contamos con herramientas existentes y podemos cotizar de inmediato. Para un perfil personalizado, la fabricación de un nuevo troquel demora entre 15 y 20 días hábiles. El costo del troquel se amortiza en el precio por metro para pedidos de producción superiores a 500 metros; para pedidos más pequeños, se aplica un cargo único por herramientas. Es por eso que solicitamos la cantidad total en la solicitud de presupuesto: determina si el costo del troquel se distribuye en todo el pedido o se cobra por separado.
Dimensiones y tolerancias
|
Parámetro |
Perfiles estándar |
Perfiles personalizados |
|
Sección transversal |
10 x 10 mm a 80 x 80 mm |
Por dibujo del comprador |
|
Espesor de la pared |
2 a 10 milímetros |
2 a 13 mm (pared desigual disponible) |
|
Longitud |
3000 a 6000 milímetros |
3000 a 6000 milímetros |
|
Tolerancia de sección transversal |
+/- 0,3 mm |
+/- 0,1 mm (precisión), +/- 0,3 mm (estándar) |
|
Tolerancia de la pared |
+/- 10% |
+/- 8% (precisión), +/- 12% (estándar) |
|
Rectitud |
<= 2 mm por metro |
<= 1,5 mm por metro (precisión) |
|
Superficie |
Decapado, pulido o recocido brillante |
Por especificación |
|
Radio de esquina |
1 a 3 mm (estándar) |
Por dibujo |
Las tolerancias de precisión las especifican los compradores que necesitan que el tubo encaje en una carcasa mecanizada o se acople con otro componente sin espacio. Cuanto más estricta sea la tolerancia, más lenta será la tasa de producción y mayor será el costo por metro. Para la mayoría de las aplicaciones estructurales y arquitectónicas, la tolerancia estándar es suficiente.
Materiales y estrategia de corrosión
La selección del grado para un tubo sin costura de acero inoxidable con forma especial sigue la misma lógica que la del tubo redondo, pero con una consideración adicional: la aplicación puede requerir que la forma sea un miembro estructural, no solo un portador de fluido. En ese caso, las propiedades mecánicas importan tanto como la resistencia a la corrosión.
304. De propósito general. Tubo cuadrado arquitectónico, estructura de equipos, estructural no corrosivo. Costo más bajo.
316 y 316L. Ambientes que contienen cloruros. Equipos marinos, estructuras costeras, tubos de enfriamiento de IA donde el refrigerante contiene glicol o salmuera inhibida. Se especifica 316L cuando el perfil se soldará en un conjunto más grande.
310S. Estructural de alta temperatura. Estructuras de hornos, soportes de hornos, accesorios para tratamientos térmicos. La química 25Cr-20Ni mantiene la resistencia a la oxidación hasta 1150 C.
2205 dúplex. Cuando el perfil deba soportar cargas mecánicas en un ambiente clorado. El rendimiento a 450 MPa significa que la sección puede ser más delgada que 316L para la misma capacidad estructural. Se utiliza en miembros estructurales de plataformas marinas y en partes internas de plantas desalinizadoras.
Austenítico con alto contenido de níquel (Х20Н25 / 03Х20Н25). Perfiles para equipos químicos del mercado de la CEI donde se necesita una resistencia moderada a los ácidos a un coste menor que las aleaciones de níquel. La variante baja en carbono evita la sensibilización de los perfiles que se soldarán aguas abajo.
Inspección y Documentación
Cada envío de tubos sin costura de acero inoxidable con formas especiales de Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. lleva la norma EN 10204 3.1 MTC, con 3.2 disponible a pedido. El paquete de documentación incluye:
• Certificado de prueba de materiales (EN 10204 3.1 o 3.2)
• Informe de análisis químico (escaneo elemental completo)
• Informe de pruebas mecánicas (tracción, rendimiento, alargamiento, dureza)
• Informe de inspección dimensional (sección transversal, espesor de pared, longitud, rectitud, radio de esquina)
• Registro de inspección visual y de superficie
• Pruebas complementarias si se especifican: PMI, ultrasónica, hidrostática
Para las aplicaciones de centros de datos de IA, los compradores suelen solicitar un informe de mapa dimensional adicional que compara cada dimensión del dibujo especificada con el valor medido en un tubo de muestra del ciclo de producción. Producimos este informe sin costo adicional cuando el comprador proporciona un dibujo con indicaciones de tolerancia. La norma ISO 9001 regula el sistema de calidad. Inspección SGS, BV y TUV disponibles.
Proceso de pedido
Envíe una solicitud de cotización con lo siguiente:
1. Geometría del perfil. Para formas estándar (cuadradas, rectangulares, hexagonales), especifique las dimensiones. Para perfiles personalizados, adjunte un dibujo con tolerancias y radios de esquina.
2. Grado y estándar. UNS o estándar nacional equivalente. Indique si es necesaria una certificación de doble estándar.
3. Configuración de la pared. Pared igual (especificar espesor) o pared desigual (especificar cada pared). Para paredes desiguales, indique qué pared es la más gruesa y en qué dirección mira.
4. Longitud y cantidad. Metros totales o número de piezas. Para perfiles personalizados que requieren herramientas nuevas, el pedido mínimo es de 300 kg o 200 metros, lo que sea mayor.
5. Acabado superficial. Decapado (estándar), pulido (especificar Ra) o recocido brillante.
6. Documentación. EN 10204 3.1 o 3.2. Listar pruebas complementarias. Para aplicaciones de enfriamiento de IA, especifique si se requiere un informe de mapa dimensional.
7. Plazos de entrega. FOB Shanghai, CIF a su puerto o DDP a sus instalaciones. Los compradores de Oriente Medio e India suelen preferir CIF; Los compradores del Sudeste Asiático suelen designar a su propio transportista para FOB.
Preguntas frecuentes
¿Puedes generar un perfil que no aparezca en la tabla?
Sí. La tabla cubre perfiles recurrentes. Hemos producido canales en U, tubos en forma de D, perfiles multicelulares y perfiles con nervaduras internas. Envíe un dibujo y evaluaremos si la geometría es extruible; la principal limitación es si el metal puede llenar todas las cavidades del troquel en una sola pasada sin romperse.
¿Cuál es el plazo de entrega para un perfil personalizado?
Utillaje existente (cuadrado estándar, rectangular, hexagonal): 3 a 4 semanas. Fabricación de troqueles nuevos: añadir de 15 a 20 días laborables. Después de la primera tirada de producción, los pedidos posteriores utilizan el mismo troquel y el tiempo de entrega cae al rango estándar. Conservamos herramientas para pedidos repetidos sin costo de almacenamiento.
¿Se pueden producir perfiles de paredes desiguales en grados distintos de 304 y 316?
Sí, pero la ventana falsificada es más ajustada para 2205 y 310S. El relleno de una cavidad profunda en una pared gruesa requiere una mayor fuerza de presión y una velocidad más lenta, y los grados de alta aleación resisten el flujo con mayor fuerza. Confirmaremos la viabilidad por dibujo. Los perfiles personalizados de Inconel 718 y C276 son posibles, pero requieren una programación de campaña dedicada y un plazo de entrega más prolongado.
