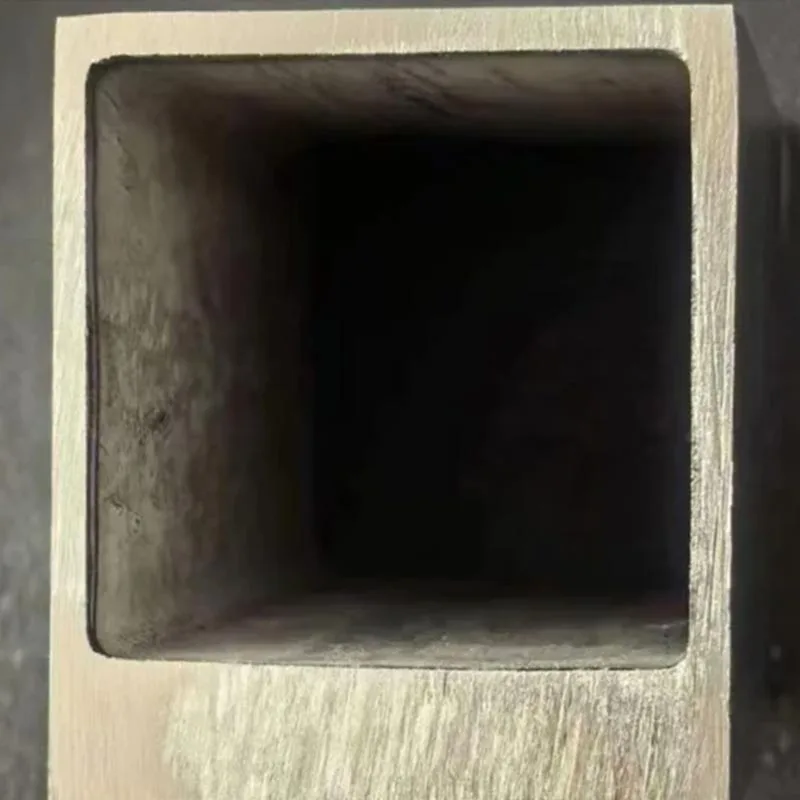

Tuberías de refrigeración líquida para centros de datosson esenciales para gestionar el calor generado por servidores de alto rendimiento, infraestructura de inteligencia artificial y sistemas informáticos de alta densidad. La composición de sus materiales, su resistencia a la corrosión, su rendimiento de presión, su integridad de conexión y su compatibilidad con los fluidos refrigerantes afectan directamente la confiabilidad del sistema. Esta guía explica cómo evaluar los materiales de las tuberías, reducir los riesgos de fugas, mejorar la eliminación de calor y seleccionar una solución de tuberías adecuada para el funcionamiento del centro de datos a largo plazo.
1. ¿Qué son las tuberías de refrigeración líquida de los centros de datos?
Las tuberías de refrigeración líquida de los centros de datos son componentes que transportan fluidos refrigerantes entre los equipos generadores de calor y los sistemas de rechazo de calor. Forman parte de la infraestructura que permite a los centros de datos eliminar el calor de servidores, procesadores, aceleradores y otros componentes electrónicos sin depender exclusivamente de la refrigeración por aire convencional.
A medida que se expanden las cargas de trabajo de inteligencia artificial, la computación en la nube y la computación de alto rendimiento, la cantidad de calor concentrado dentro de los racks individuales puede aumentar significativamente. Los sistemas basados en aire pueden tener dificultades para gestionar estas cargas térmicas concentradas de forma económica. La refrigeración líquida puede transferir calor de manera más eficiente a nivel de equipo, siempre que todo el sistema esté diseñado adecuadamente.
Dentro de esta infraestructura, las tuberías son responsables de mantener una circulación de fluido constante mientras soportan la presión operativa, los cambios de temperatura y el servicio continuo. Una tubería o conexión mal seleccionada puede comprometer el rendimiento de una instalación de refrigeración que de otro modo sería avanzada.
Gestión Térmica
La circulación confiable ayuda a alejar el calor de los servidores y entregarlo a intercambiadores de calor u otros equipos de rechazo de calor.
Fiabilidad operativa
Los materiales adecuados y las buenas conexiones ayudan a reducir las fugas, la corrosión, el mantenimiento no planificado y el tiempo de inactividad del equipo.
Escalabilidad de la infraestructura
Una red de tuberías bien planificada admite racks adicionales, mayores cargas de refrigeración y futuras actualizaciones de equipos.
Control de costos del ciclo de vida
Las especificaciones apropiadas pueden reducir la frecuencia de las reparaciones, los gastos de reemplazo y las pérdidas asociadas con las interrupciones en el enfriamiento.
Para los propietarios de centros de datos y contratistas de ingeniería, el objetivo no es simplemente comprar tuberías al precio inicial más bajo. Su objetivo es establecer un sistema de distribución de fluidos confiable que cumpla con los requisitos del fabricante del equipo y los objetivos operativos a largo plazo de la instalación.
2. ¿Cómo funcionan las tuberías de refrigeración líquida?
Las tuberías de refrigeración líquida funcionan como parte de un circuito de circulación. Una bomba mueve el refrigerante seleccionado a través de una red de líneas de suministro y retorno. El fluido absorbe calor en la interfaz del equipo y lo transporta a un intercambiador de calor, una unidad de distribución de enfriamiento (CDU) u otro sistema de rechazo de calor adecuado.
En muchas instalaciones, el sistema de agua de la instalación y el sistema de refrigeración tecnológica están separados por un intercambiador de calor. Esta disposición ayuda a gestionar las diferencias en la calidad del fluido, las condiciones operativas y los requisitos de equipo entre los dos circuitos.
Configuraciones comunes de refrigeración líquida
- Refrigeración directa al chip:El refrigerante viaja a través de placas frías ubicadas cerca de procesadores y aceleradores que generan calor.
- Intercambiadores de calor de puerta trasera:El líquido circula a través de un intercambiador de calor montado en la parte trasera de un rack de servidores para eliminar el calor del aire de escape.
- Distribución a nivel de rack:Los colectores y ramales distribuyen refrigerante a varios servidores o dispositivos de refrigeración.
- Enfriamiento por inmersión:Los equipos electrónicos se sumergen en un fluido dieléctrico compatible, que circula a través de un sistema de transferencia de calor adecuado.
El diámetro de la tubería y las características de la superficie interna también influyen en el comportamiento del flujo. Una tubería de tamaño insuficiente puede aumentar la caída de presión y la demanda de bombeo, mientras que un recorrido excesivo o mal planificado puede agregar resistencia innecesaria y complejidad de instalación. Los ingenieros deben calcular las condiciones de flujo y presión requeridas en lugar de elegir las dimensiones únicamente por convención.
3. ¿Qué materiales se utilizan para las tuberías de refrigeración líquida de los centros de datos?
La selección de materiales es una de las decisiones más importantes en la adquisición de infraestructura de refrigeración. Los diferentes materiales ofrecen diferentes combinaciones de resistencia a la corrosión, resistencia mecánica, flexibilidad de fabricación, costo y compatibilidad con los fluidos refrigerantes.
Las opciones comunes incluyen acero inoxidable, cobre, acero al carbono y ciertos polímeros de ingeniería. Ningún material es adecuado para todas las partes de cada sistema de refrigeración de un centro de datos.
| Material | Ventajas potenciales | Consideraciones clave | Consideraciones de aplicación típicas |
|---|---|---|---|
| Acero inoxidable | Resistencia mecánica, durabilidad y resistencia a la corrosión cuando se especifican adecuadamente | Selección de calidad, química del refrigerante, calidad de fabricación y condición de la superficie. | Líneas de distribución, colectores y conexiones de equipos seleccionados. |
| Cobre | Alta conductividad térmica y prácticas de instalación establecidas. | Química del agua, integridad de las juntas y compatibilidad con otros metales mojados. | Aplicaciones adecuadas de distribución de agua enfriada y transferencia de calor. |
| Acero carbono | Resistencia y disponibilidad en una variedad de tamaños de tubería | Control de corrosión, tratamiento de agua, condición interna y mantenimiento. | Circuitos de agua seleccionados a nivel de instalación donde el diseño lo permite |
| Polímeros diseñados | Bajo peso y resistencia potencial a ambientes corrosivos particulares. | Límites de presión-temperatura, permeación, métodos de unión y compatibilidad de fluidos. | Aplicaciones específicamente aprobadas para el sistema polimérico seleccionado. |
Por qué merecen consideración las aleaciones a base de níquel
Las aleaciones a base de níquel pueden ofrecer valiosas combinaciones de resistencia a la corrosión, rendimiento mecánico y estabilidad en entornos exigentes. Su idoneidad depende del grado de aleación específico y de las condiciones de servicio reales, incluida la química del refrigerante, la temperatura, la presión y la exposición a contaminantes.
No deberían tratarse automáticamente como el material predeterminado para toda la red de refrigeración de un centro de datos. En los sistemas convencionales a base de agua, el acero inoxidable, el cobre u otros materiales establecidos pueden resultar más prácticos para muchas aplicaciones. Vale la pena evaluar las aleaciones a base de níquel cuando los requisitos de ingeniería, el entorno químico o las condiciones operativas especializadas justifican su uso.
Para los equipos de adquisiciones que consideran tuberías de aleaciones especiales, las preguntas relevantes incluyen si el grado seleccionado cumple con los requisitos de diseño, si se ha establecido su rendimiento contra la corrosión para el fluido previsto y si el proveedor puede proporcionar la documentación y la trazabilidad adecuadas del material.
4. ¿Qué propiedades deben tener las tuberías de refrigeración fiables?
Las tuberías confiables de refrigeración líquida de los centros de datos deben hacer más que transportar fluido. Deben mantener su integridad mecánica y química durante toda la vida útil prevista y al mismo tiempo respaldar el rendimiento térmico del sistema completo.
4.1 Resistencia a la corrosión
La corrosión puede reducir el espesor de la pared, liberar iones metálicos en el refrigerante y contribuir a la formación de depósitos u obstrucciones. Su gravedad depende de factores como la composición de la aleación, la química del agua, la temperatura, los gases disueltos, los contaminantes y el contacto con metales diferentes.
Por lo tanto, se debe seleccionar el material correcto teniendo en cuenta las especificaciones reales del refrigerante y las recomendaciones de los fabricantes de equipos pertinentes. La resistencia a la corrosión debe evaluarse en condiciones operativas realistas en lugar de asumirse únicamente a partir del nombre del material.
4.2 Rendimiento de presión y temperatura
Las tuberías, accesorios, válvulas y juntas deben estar clasificadas para las condiciones operativas esperadas, incluidas las cargas transitorias aplicables. Los ingenieros deben considerar los efectos de la temperatura sobre la resistencia del material, los índices de presión, los sellos y las conexiones.
La presión y temperatura de diseño del sistema deben compararse con las clasificaciones de todos los componentes conectados. La envolvente operativa permitida está determinada por el conjunto completo, no simplemente por la especificación nominal de la tubería.
4.3 Compatibilidad del refrigerante
El agua con inhibidores de corrosión, mezclas de agua y glicol, refrigerantes y fluidos dieléctricos tienen diferentes propiedades químicas y físicas. Un material que funciona bien con un fluido puede no ser adecuado para otro.
Las comprobaciones de compatibilidad deben incluir tuberías, accesorios, válvulas, juntas, juntas tóricas, revestimientos, consumibles de soldadura y cualquier otra superficie que entre en contacto con el refrigerante.
4.4 Precisión dimensional y calidad de la superficie
Las dimensiones consistentes respaldan un ensamblaje confiable y un flujo predecible. Los defectos internos, la contaminación, la aspereza excesiva o los residuos de fabricación pueden contribuir a pérdidas de presión no deseadas, contaminación de fluidos o problemas de corrosión.
Dependiendo de la aplicación, las especificaciones de compra pueden incluir diámetro exterior, espesor de pared, tolerancias dimensionales, limpieza interna, acabado superficial, rectitud y preparación de extremos.
4.5 Integridad de la conexión
Incluso las tuberías de alta calidad pueden fallar si las conexiones están mal diseñadas o instaladas. Las soldaduras, bridas, conexiones roscadas, uniones soldadas y acoplamientos de desconexión rápida deben ser apropiados para las condiciones de servicio y compatibles con los materiales a unir.
Cuando se espera un reemplazo o mantenimiento frecuente del servidor, los diseños de conexión útiles pueden ayudar a reducir el tiempo de mantenimiento. Sin embargo, la facilidad de desconexión nunca debe realizarse a expensas de la prevención de fugas o de los límites operativos especificados por el fabricante.
5. ¿Cómo se pueden prevenir los problemas comunes de las tuberías de refrigeración?
Las fallas del sistema de enfriamiento a menudo resultan de varios factores que actúan juntos. Una estrategia de prevención práctica aborda el material de la tubería, el estado del refrigerante, el diseño del sistema, la calidad de la instalación y el monitoreo continuo.
Problema 1: Corrosión y reacciones galvánicas
El contacto entre metales diferentes en un líquido conductor puede crear condiciones para la corrosión galvánica. El riesgo depende de los metales involucrados, sus superficies relativas, el contacto eléctrico y la química del fluido.
- Revise todos los materiales mojados en todo el circuito de enfriamiento.
- Verifique la compatibilidad entre los materiales de las tuberías, accesorios, colectores y componentes del equipo.
- Mantenga la química del refrigerante y la concentración de inhibidor especificadas para el sistema.
- Investigar cambios inesperados en metales disueltos o indicadores de corrosión.
Problema 2: fugas y tiempo de inactividad no planificado
Una fuga cerca de equipos electrónicos puede provocar daños en el equipo, interrupción del servicio y costosos trabajos de recuperación. Los factores contribuyentes comunes incluyen juntas defectuosas, sellos dañados, errores de instalación, vibración y operación más allá de los límites especificados.
- Utilice métodos de conexión aprobados para el servicio previsto.
- Inspeccione los sellos, acoplamientos y juntas fabricadas antes de la puesta en servicio.
- Realice pruebas de presión o fugas de acuerdo con los procedimientos de prueba y diseño aplicables.
- Instalar dispositivos adecuados de detección y aislamiento de fugas cuando lo requiera el diseño de la instalación.
Problema 3: flujo restringido y caída de presión excesiva
El tamaño incorrecto de las tuberías, las curvaturas excesivas, los depósitos internos, los filtros obstruidos y los accesorios mal configurados pueden restringir la circulación. El resultado puede ser un suministro insuficiente de refrigerante, un mayor consumo de energía de la bomba o un enfriamiento desigual en los bastidores de equipos.
Los ingenieros deben calcular los caudales y las pérdidas de presión esperados, tener en cuenta los accesorios y las interfaces de los equipos y verificar que la instalación final funcione dentro del marco de diseño.
Problema 4: Contaminación y Depósitos
Las partículas, los productos de corrosión, los residuos químicos y el agua de reposición inadecuada pueden afectar la calidad del refrigerante. Los depósitos pueden obstruir pequeños conductos o interferir con la transferencia de calor, especialmente en sistemas con canales estrechos.
Se deben establecer controles apropiados de lavado, filtración, tratamiento del refrigerante y limpieza antes de la puesta en servicio y se deben mantener durante la operación.
6. ¿Cómo pueden los compradores seleccionar tuberías de refrigeración líquida para centros de datos adecuadas?
Para los desarrolladores de centros de datos, contratistas EPC, fabricantes de equipos y equipos de adquisiciones industriales, un proceso de selección estructurado puede reducir las brechas en las especificaciones y evitar cambios costosos durante la instalación.
Paso 1: definir la aplicación
Identifique si las tuberías se utilizarán en un circuito de agua de una instalación, un circuito de enfriamiento de tecnología, un colector de rack, una conexión de CDU u otra parte del sistema. La ubicación determina muchos de los requisitos de rendimiento y limpieza.
Paso 2: Confirme las condiciones de funcionamiento
- Presión de funcionamiento normal y máxima
- Temperaturas de funcionamiento y diseño.
- Caudal requerido y caída de presión permitida
- Requisitos de composición, concentración y tratamiento del refrigerante.
- Ciclos operativos esperados y acceso a mantenimiento.
Paso 3: Establecer requisitos de materiales y fabricación
Especifique el grado del material, el estándar del producto relevante, las dimensiones, el espesor de la pared, las condiciones de entrega y los requisitos de prueba. Si se está considerando una aleación especial a base de níquel, confirme el grado exacto y las propiedades requeridas del material en lugar de utilizar una descripción genérica de la aleación.
Paso 4: evaluar la documentación del proveedor
Solicitar a los posibles proveedores que proporcionen la documentación requerida por el proyecto. Dependiendo de las especificaciones de compra, esto puede incluir certificados de pruebas de materiales, composición química, resultados de pruebas mecánicas, registros de inspección dimensional, trazabilidad de calor o lotes y evidencia de inspecciones o pruebas aplicables.
Paso 5: comparar el costo total de propiedad
El precio de compra es sólo una parte de la inversión. La fabricación, instalación, inspección, tratamiento del refrigerante, acceso para mantenimiento, frecuencia de reemplazo y posible tiempo de inactividad también afectan los costos a largo plazo.
| Artículo de evaluación | Preguntas para hacer | Por qué es importante |
|---|---|---|
| Material | ¿Es el grado adecuado para el fluido y el entorno operativo? | Ayuda a reducir los riesgos de compatibilidad y corrosión. |
| Dimensiones | ¿Están claramente definidos el diámetro, el espesor de la pared y las tolerancias? | Apoya la precisión de la instalación y el rendimiento hidráulico. |
| Control de calidad | ¿Puede el proveedor proporcionar documentación de inspección rastreable? | Mejora la verificación y la rendición de cuentas en materia de adquisiciones. |
| Fabricación | ¿Se acuerdan los requisitos de preparación, unión y limpieza de las puntas? | Reduce defectos de instalación y riesgos de contaminación. |
| Ciclo vital | ¿Qué requisitos de mantenimiento, reemplazo e inspección se aplican? | Admite una planificación realista de costos a largo plazo. |
Para proyectos que involucran productos de aleaciones especiales,Aleación Co., Ltd. con base de níquel de Jiangsu Jilaida.puede considerarse como un proveedor potencial al que contactar para obtener información sobre materiales de aleaciones a base de níquel. Los compradores deben confirmar directamente los grados disponibles, la gama de productos de tuberías o tubos, las capacidades de fabricación, los estándares aplicables y la documentación de la empresa antes de determinar si sus productos cumplen con una especificación particular del sistema de enfriamiento.
7. ¿Qué prácticas de instalación y mantenimiento son importantes?
La instalación y el mantenimiento correctos ayudan a preservar la integridad de las tuberías durante la vida útil de un centro de datos. Incluso cuando los materiales iniciales cumplen con las especificaciones, una mala manipulación, uniones inadecuadas o una gestión insuficiente de los fluidos pueden introducir riesgos evitables.
Antes de la instalación
- Inspeccione las tuberías entregadas en busca de daños, contaminación y discrepancias dimensionales.
- Verificar la identificación y trazabilidad del material con los documentos de compra.
- Mantenga el interior de las tuberías limpio y protegido durante el almacenamiento y transporte.
- Confirme que las herramientas, los consumibles de unión y los materiales de sellado sean adecuados para el servicio especificado.
- Revise el recorrido, los soportes, los márgenes de expansión, las válvulas de aislamiento y el acceso de mantenimiento.
Durante la puesta en servicio
- Complete la unión e inspección de acuerdo con los procedimientos aprobados.
- Realice la limpieza, el lavado y las pruebas de presión o fugas del sistema requeridas.
- Verifique que el refrigerante cumpla con los requisitos de calidad y concentración especificados.
- Verifique caudales, condiciones de presión, alarmas y sistemas de detección de fugas.
- Documente el arreglo conforme a obra y establezca medidas operativas de referencia.
Durante la operación de rutina
Los planes de mantenimiento deben reflejar la importancia de la instalación, la tecnología de refrigeración y las recomendaciones de los fabricantes de equipos. Las actividades relevantes pueden incluir monitorear la química del refrigerante, inspeccionar juntas, revisar diferenciales de presión, verificar filtros e investigar cambios inesperados en el flujo o la condición del fluido.
Para instalaciones de misión crítica, se deben considerar el aislamiento y la redundancia durante el diseño original. La capacidad de dar servicio a componentes individuales sin comprometer la capacidad de enfriamiento requerida puede ser particularmente importante para instalaciones que operan continuamente.
8. ¿Cómo están evolucionando los requisitos de refrigeración?
El crecimiento de la informática de IA, los clústeres de GPU de alta densidad y el procesamiento de datos acelerado están aumentando la importancia de una gestión térmica eficaz. A medida que evolucionan las densidades de energía de los racks y las arquitecturas de enfriamiento, los sistemas de tuberías deben adaptarse a nuevas interfaces de equipos, requisitos de flujo cambiantes y expectativas de confiabilidad cada vez más exigentes.
Mayores cargas de calor
Una generación de calor más concentrada aumenta la importancia de un diseño hidráulico preciso, conexiones confiables y un suministro estable de refrigerante. El tamaño de las tuberías y la selección de materiales deben estar alineados con el diseño real del sistema en lugar de con suposiciones generalizadas sobre la infraestructura del centro de datos.
Más infraestructura modular
La distribución de refrigeración modular y los diseños a nivel de rack pueden simplificar la implementación y la expansión. Sin embargo, la modularidad también aumenta la necesidad de interfaces consistentes, materiales compatibles, puntos de aislamiento accesibles y procedimientos de conexión confiables.
Mayor atención al rendimiento del ciclo de vida
Los operadores necesitan cada vez más considerar el consumo de energía, la mantenibilidad, la disponibilidad de equipos y el impacto ambiental de las decisiones de infraestructura. Un sistema de tuberías bien diseñado contribuye a respaldar una circulación confiable, minimizar las pérdidas evitables y permitir el mantenimiento planificado.
La solución más eficaz no es necesariamente el material más caro ni la configuración más sofisticada. Es la solución que satisface los requisitos técnicos verificados de la aplicación y al mismo tiempo proporciona un equilibrio adecuado entre confiabilidad, mantenibilidad y costo.
9. Preguntas frecuentes
P1. ¿Para qué se utilizan las tuberías de refrigeración líquida de los centros de datos?
Transportan refrigerante entre servidores u otros equipos generadores de calor y los sistemas responsables de transferir o rechazar el calor. Dependiendo del diseño, pueden conectar unidades de distribución de refrigeración, colectores, placas frías, intercambiadores de calor y circuitos de agua de instalaciones.
P2. ¿Qué material es mejor para las tuberías de refrigeración líquida de los centros de datos?
No existe un mejor material universal. El acero inoxidable, el cobre, el acero al carbono y los polímeros de ingeniería pueden ser apropiados en aplicaciones específicas. La elección correcta depende del refrigerante, la presión y temperatura de funcionamiento, los riesgos de corrosión, los métodos de unión, los estándares del proyecto y el costo total del ciclo de vida.
P3. ¿Se pueden utilizar tuberías de aleación a base de níquel en sistemas de refrigeración líquida?
Potencialmente sí, si la aleación seleccionada es compatible con el refrigerante y cumple con los requisitos mecánicos, dimensionales y de fabricación. Puede que valga la pena evaluar las aleaciones a base de níquel para condiciones corrosivas o exigentes especializadas, pero se debe verificar su idoneidad para la aplicación real.
P4. ¿Cómo se pueden reducir los riesgos de fugas?
Utilice tuberías y accesorios con la clasificación adecuada, materiales de sellado compatibles, procedimientos de unión aprobados, personal de instalación calificado y las pruebas de presión o fugas requeridas. Las disposiciones adecuadas para la detección de fugas, el aislamiento y el mantenimiento proporcionan protección adicional.
P5. ¿Por qué es importante la compatibilidad con el refrigerante?
El refrigerante entra en contacto con múltiples materiales a lo largo del circuito. La incompatibilidad química puede causar corrosión, degradación del sello, contaminación o cambios en el rendimiento del fluido. Se debe evaluar la compatibilidad de cada componente mojado, no solo de las tuberías principales.
P6. ¿Qué documentos deben solicitar los compradores a un proveedor de tuberías?
Dependiendo de la especificación del proyecto, los compradores pueden solicitar certificados de pruebas de materiales, resultados de pruebas mecánicas y de composición química, informes de inspección dimensional, trazabilidad de lotes, documentación de conformidad aplicable y registros de las pruebas requeridas. El paquete de documentos exacto debe acordarse antes de la compra.
P7. ¿Con qué frecuencia se deben inspeccionar las tuberías de refrigeración líquida?
La frecuencia de las inspecciones depende de la criticidad del sistema, las condiciones operativas, la química del refrigerante, la selección de materiales y las recomendaciones del fabricante. Establezca un programa de mantenimiento documentado que incluya comprobaciones relevantes de las juntas, la calidad del fluido, el rendimiento del flujo y los signos de fugas o corrosión.
P8. ¿Las tuberías de mayor rendimiento mejoran automáticamente la eficiencia de refrigeración?
No por sí mismos. El rendimiento de la refrigeración depende de todo el sistema, incluido el tamaño de la tubería, el caudal, la selección de la bomba, los intercambiadores de calor, las propiedades del refrigerante y las interfaces del equipo. Una mejora del material de las tuberías debe abordar un requisito de ingeniería definido en lugar de asumir que mejora la eficiencia del sistema automáticamente.
¿Busca una solución de aleación adecuada para su proyecto?
Una infraestructura de refrigeración confiable comienza con requisitos de materiales claramente definidos, calidad verificada del producto y una cuidadosa evaluación de ingeniería. Ya sea que esté buscando tuberías de aleaciones especiales para aplicaciones industriales exigentes o evaluando materiales para un proyecto de enfriamiento de centro de datos específico, elegir el proveedor adecuado es un paso importante hacia un rendimiento confiable a largo plazo.
Aleación Co., Ltd. con base de níquel de Jiangsu Jilaida. agradece las consultas de compradores que buscan más información sobre productos de aleaciones a base de níquel y opciones de materiales.Contactola empresa para analizar su aplicación, las especificaciones requeridas, las condiciones de funcionamiento y las necesidades de documentación.
